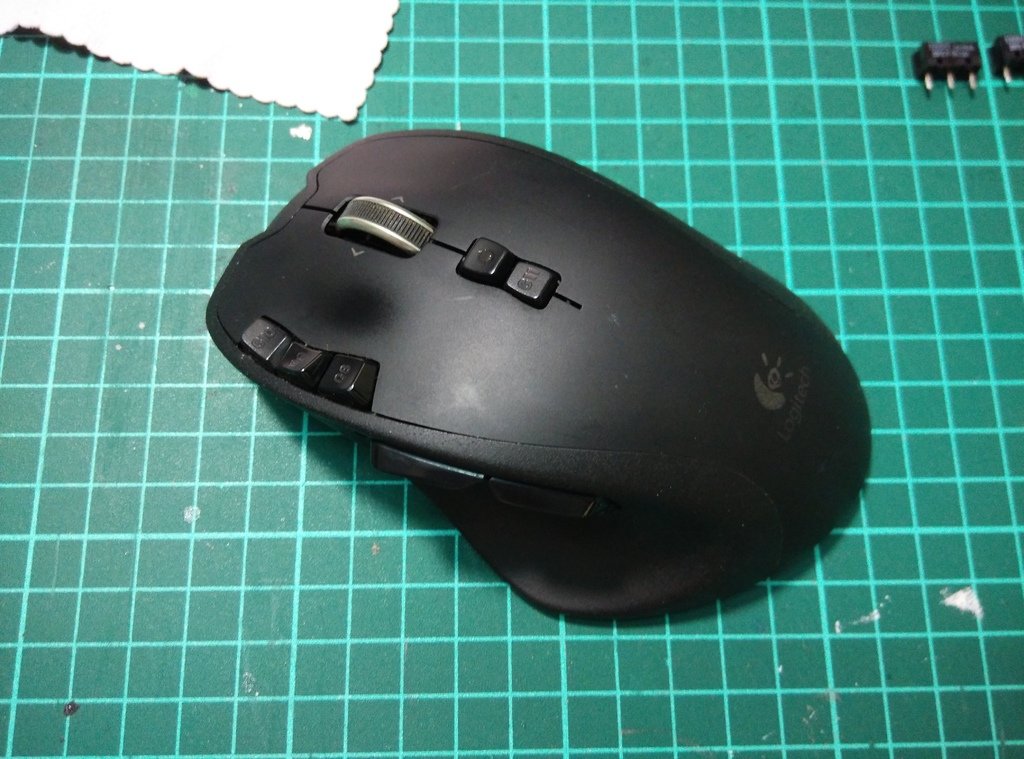

因為朋友換了一顆新的G700S,於是他手中舊的G700就淪落到我的手中拉~ 因為用了蠻久的一段時間了,從來都沒有換過微動,所以今天就要來換G700的微動拉!

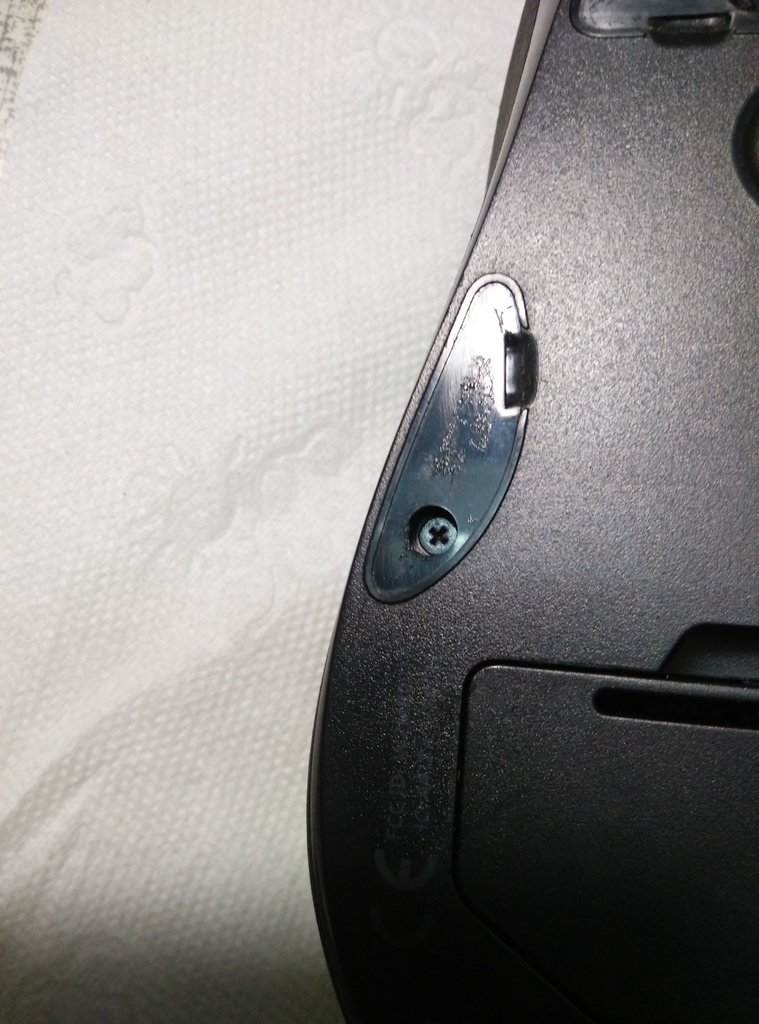

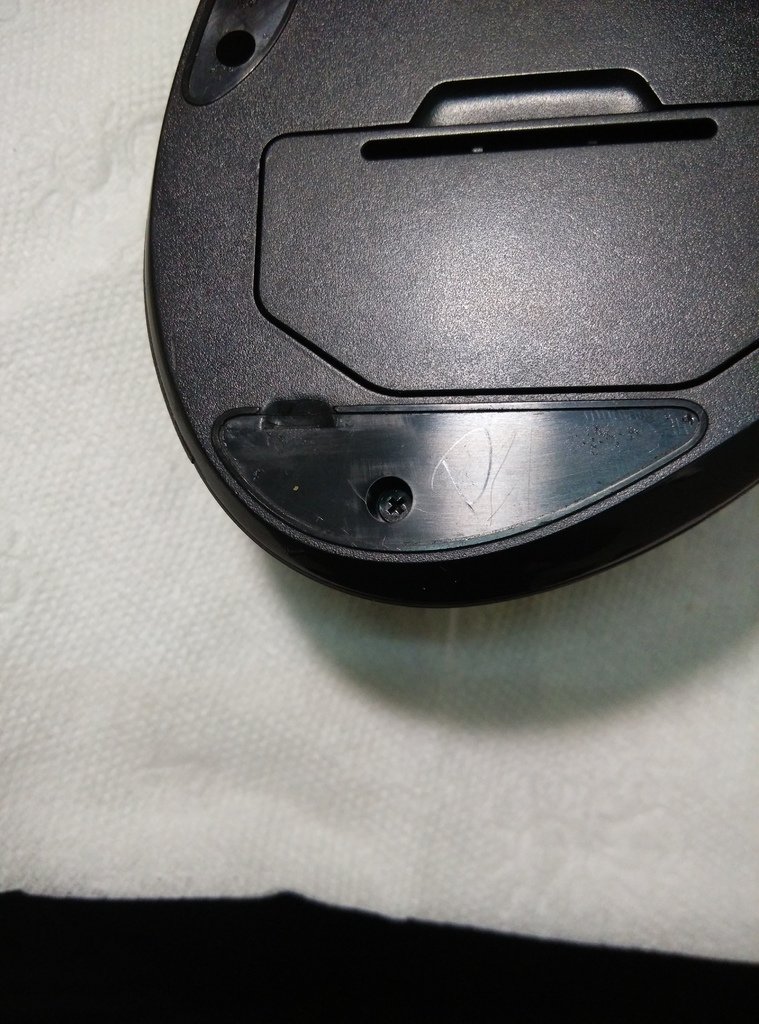

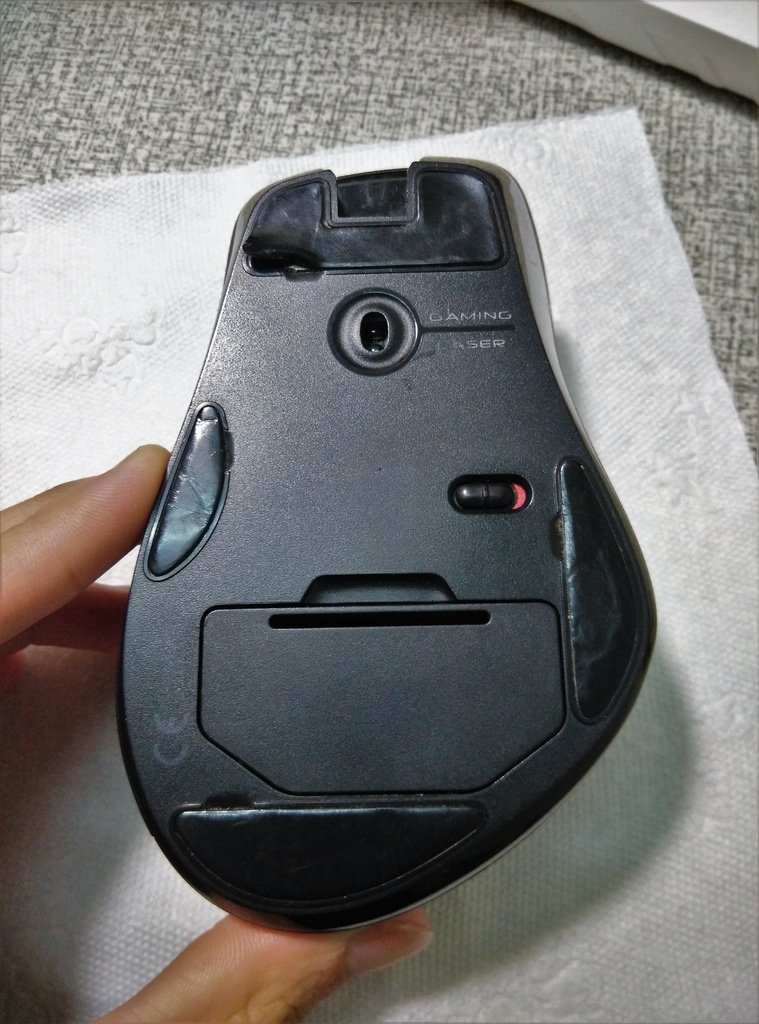

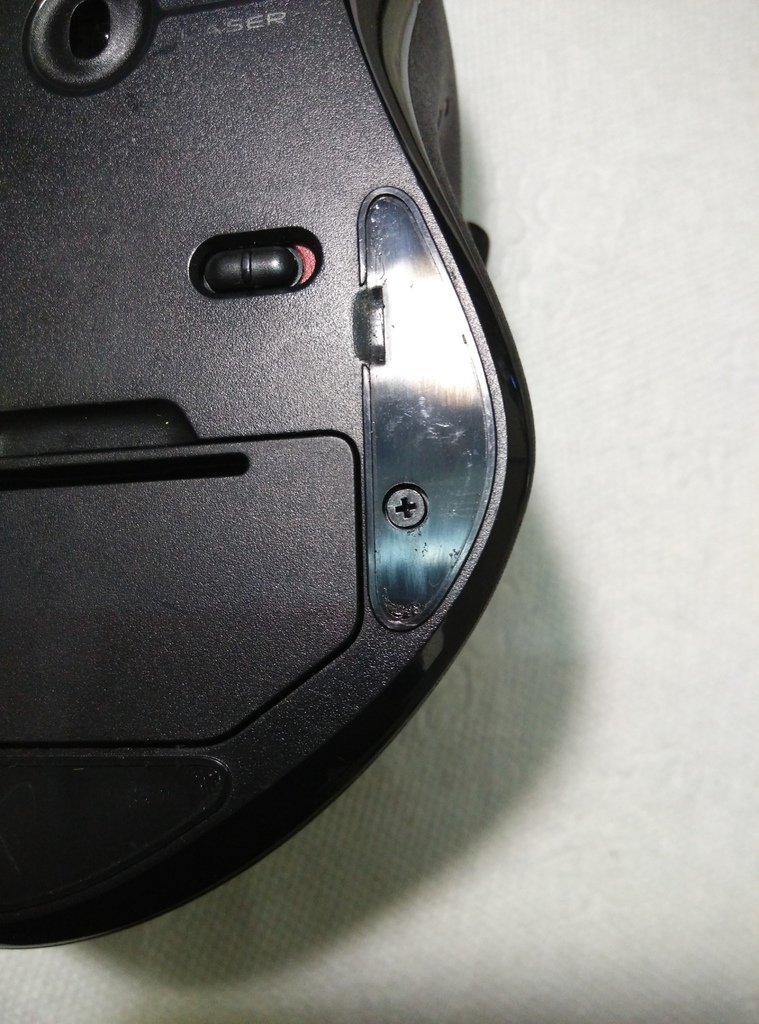

Step 1. 翻到滑鼠背面,把鼠腳(鼠貼)撕掉,然後卸下螺絲,G700背面有5顆固定螺絲.

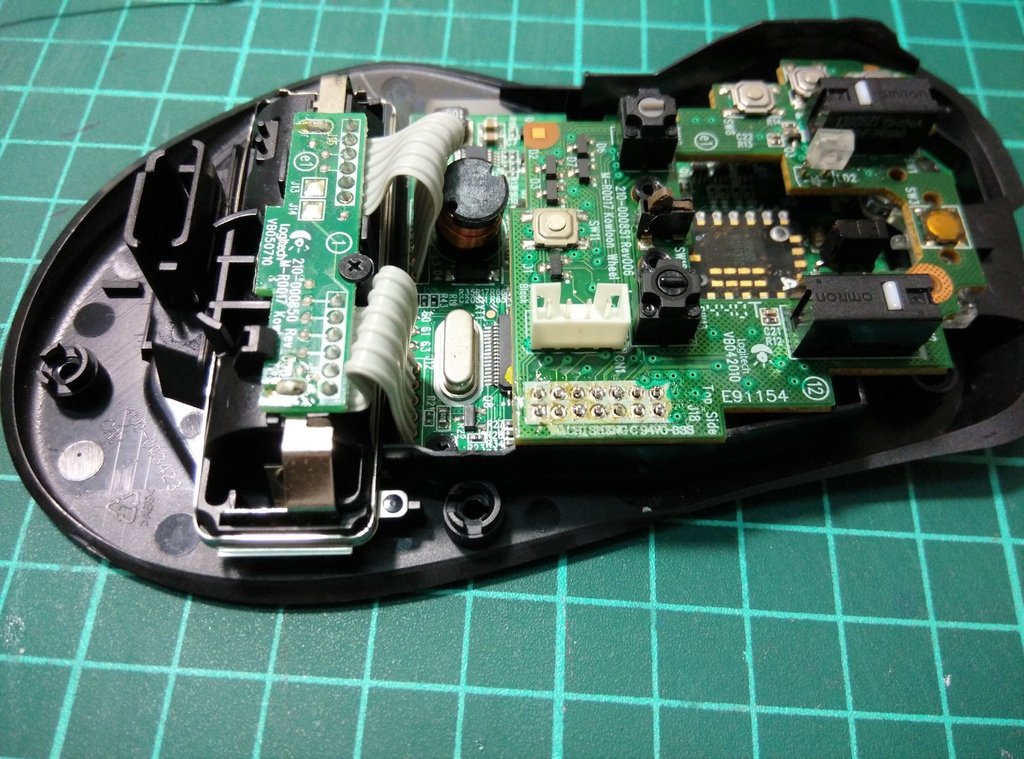

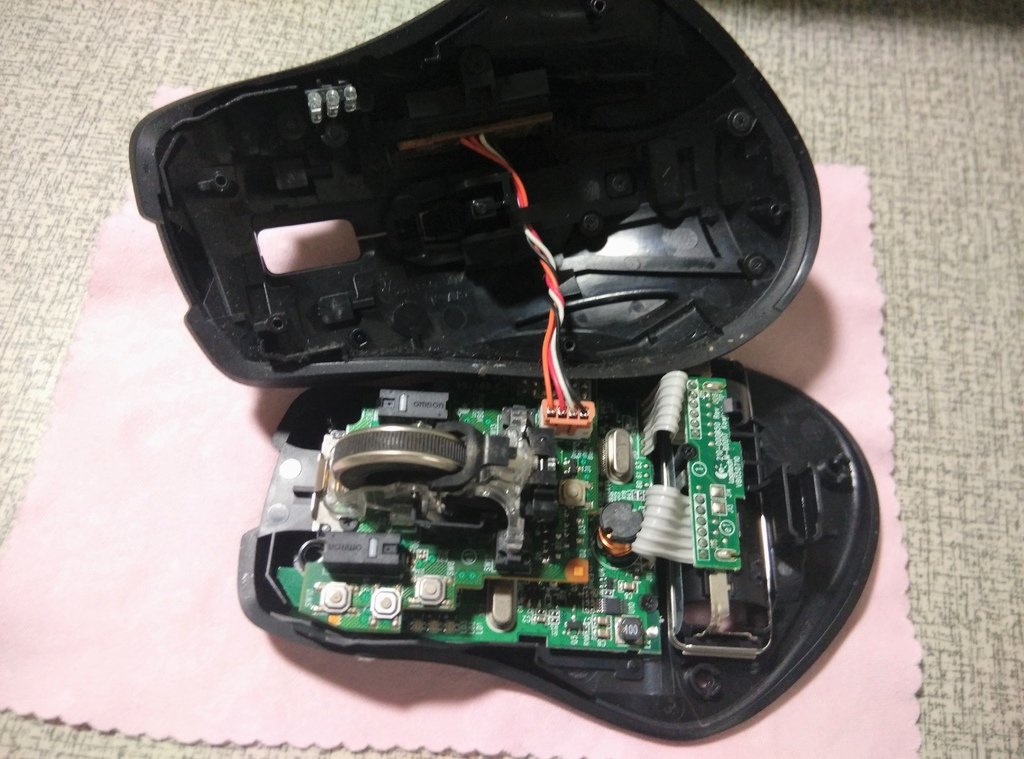

Step 2. 卸下螺絲後,就可把上下蓋分離了,上下蓋有導線連接,把排線小心分開就能夠完全分離,但要碰到微動,還有一大段路要走.

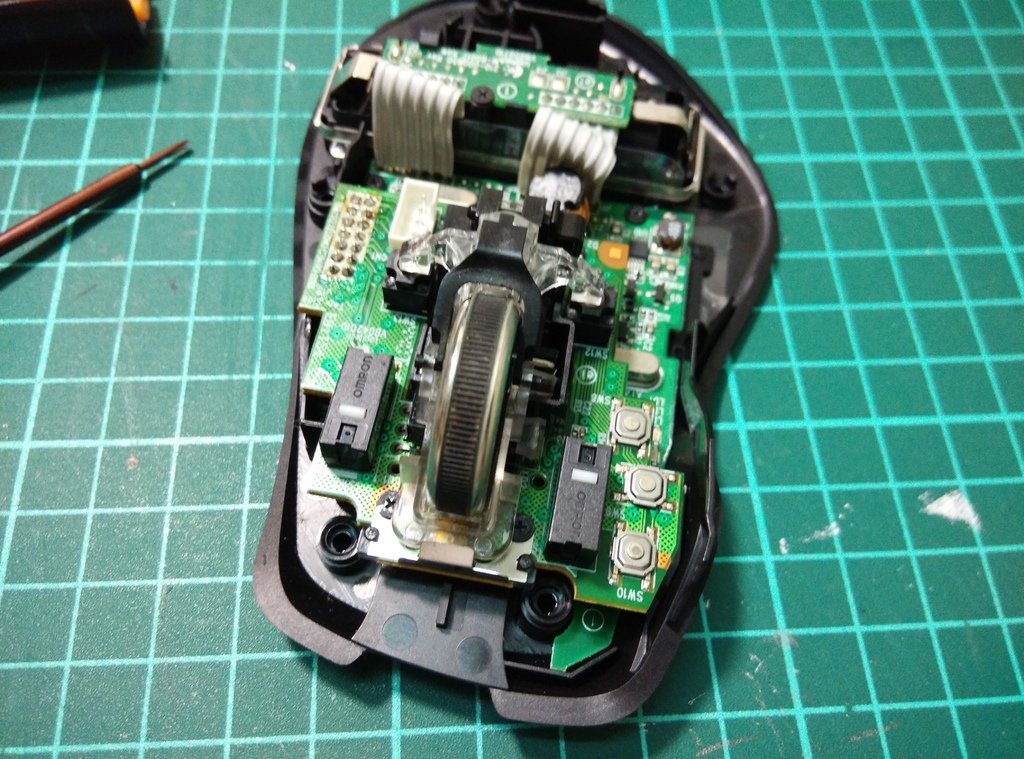

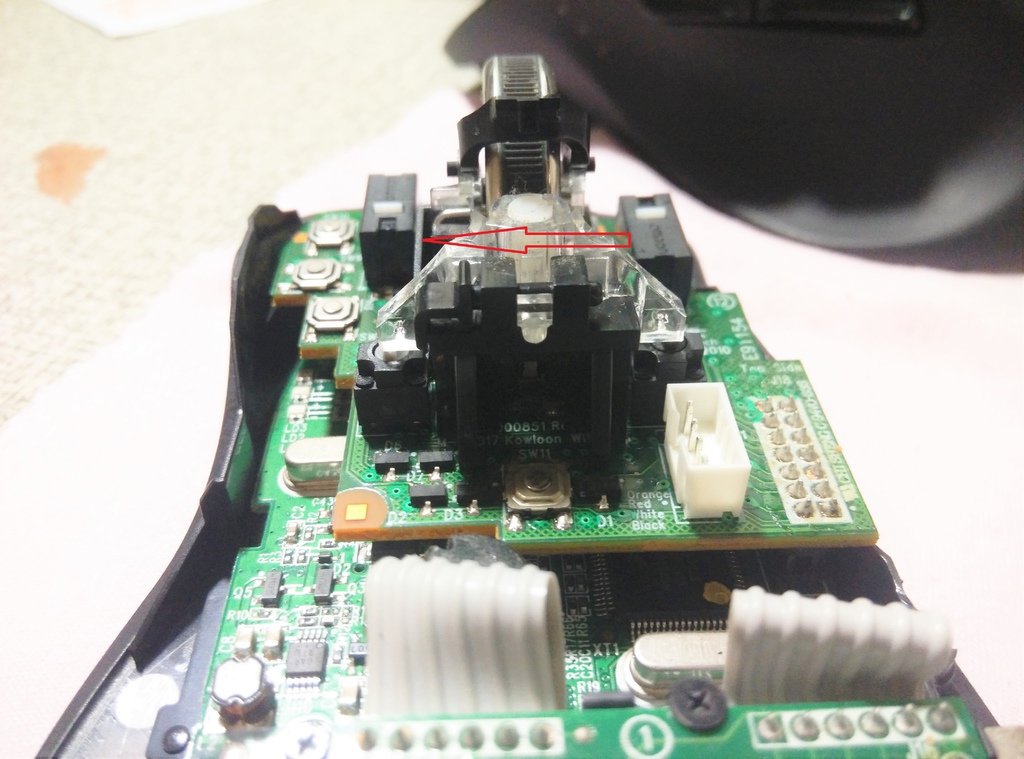

Step 3. 在來要把滾輪移除,首先先將固定扣向右邊拉(箭頭方向)移除固定扣.

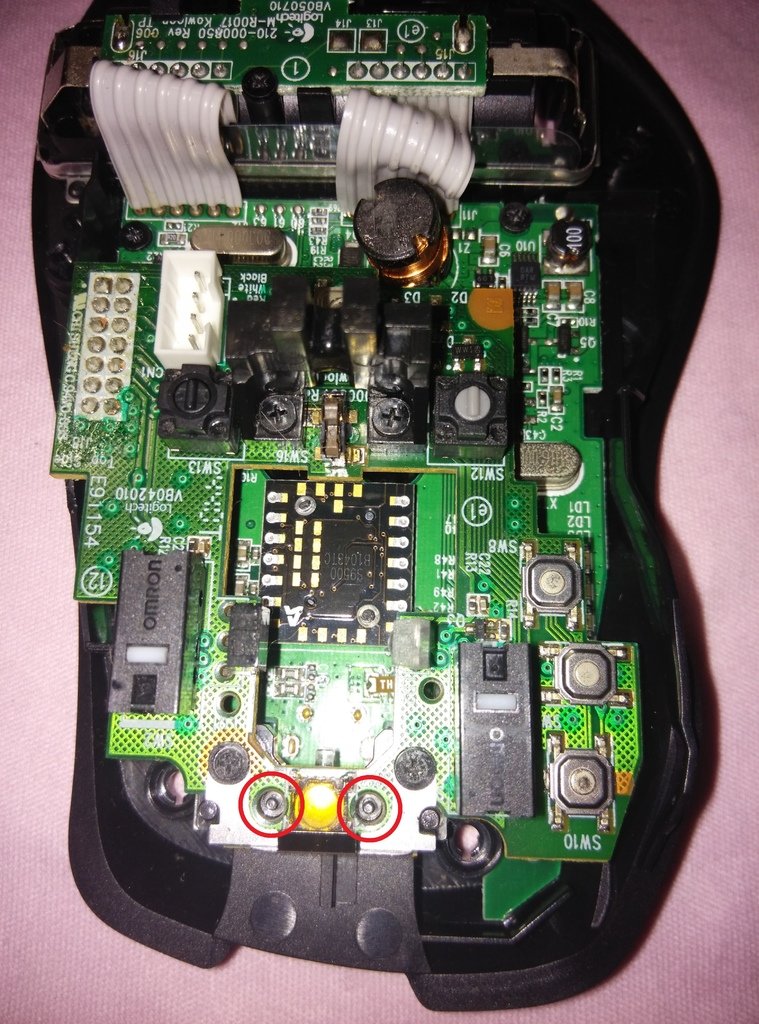

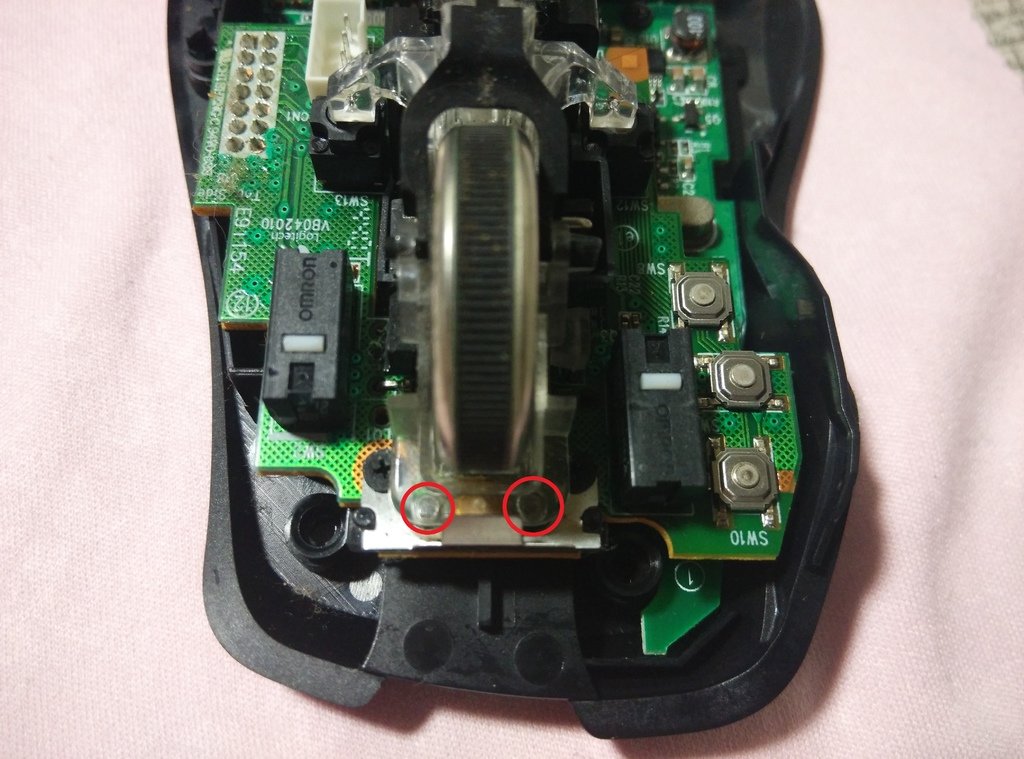

接下來請注意圖片中的兩個紅圈圈,有兩個小彈簧小心不要讓彈簧不見了.
(紅圈圈是小彈簧的位置,但是我一經把他收起來了,所以圖中沒有彈簧.)
Step 4. 終於能夠清楚的看到微動啦~

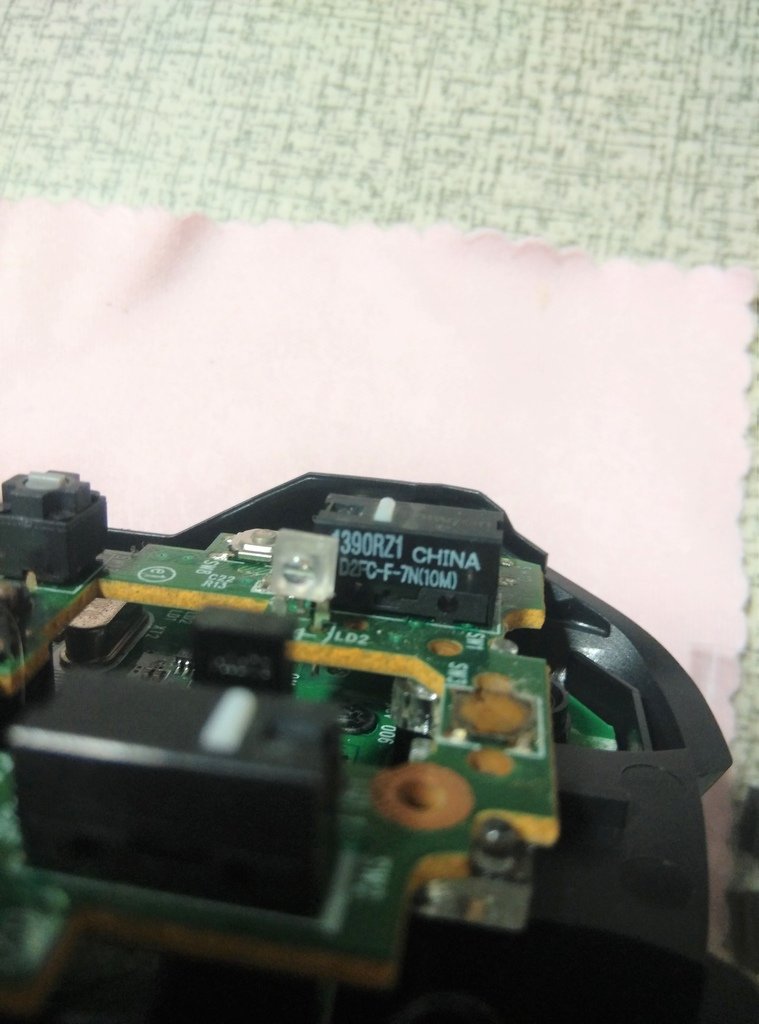

原廠使用的是陸製的OMRON D2C-F-7N(10M).

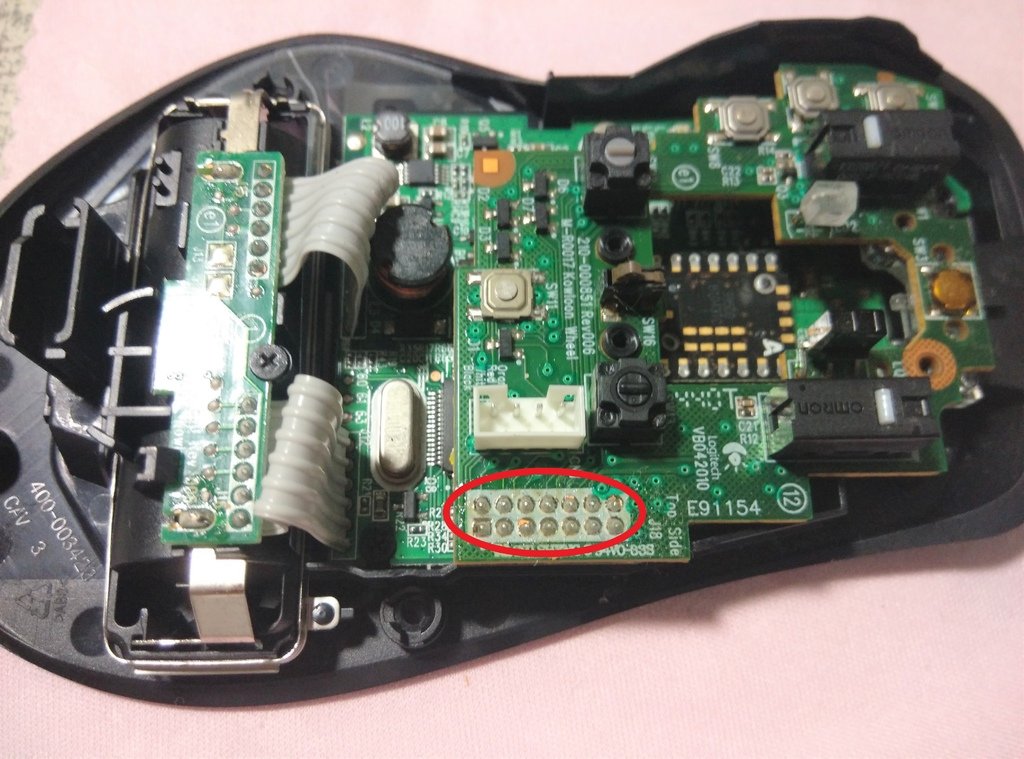

接下來請拿出電烙鐵與吸錫器,準備解焊紅圈裡的14個焊點.

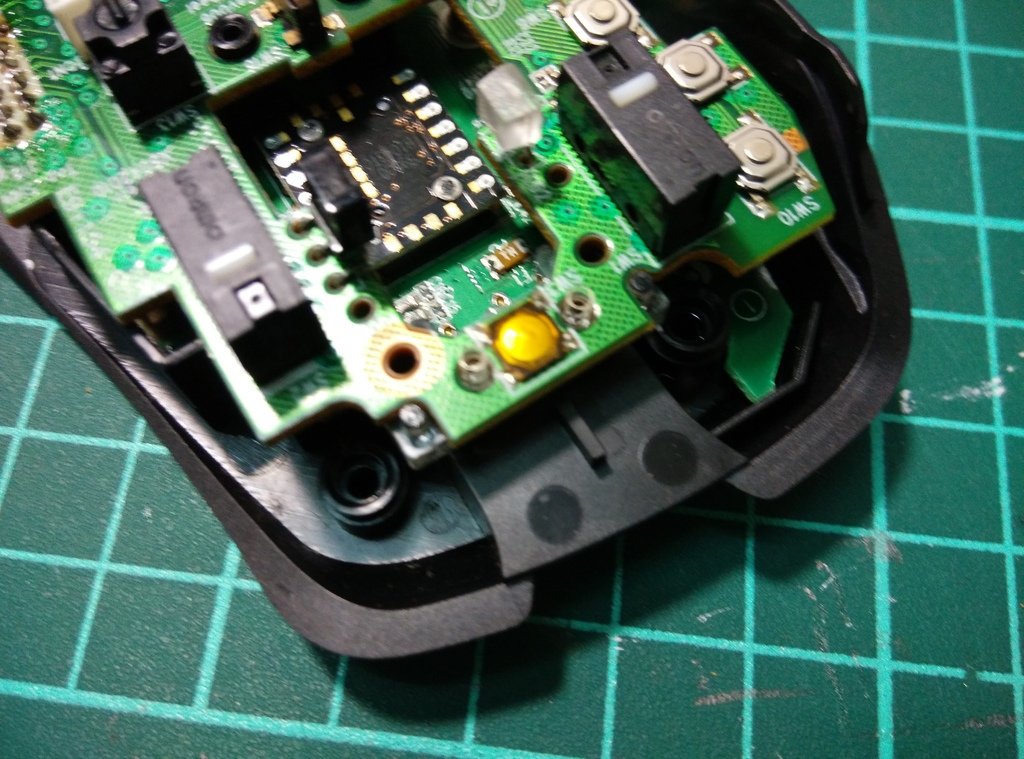

解焊後~

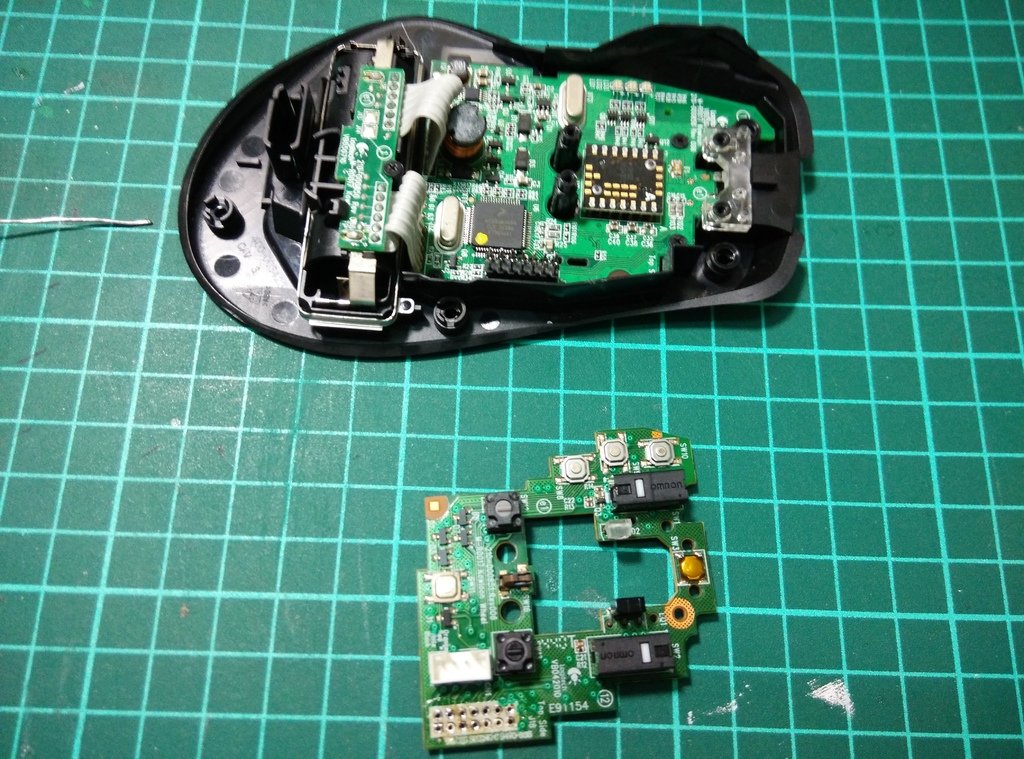

就可以分開拉~
Step 5. 終於...終於要來換微動了...

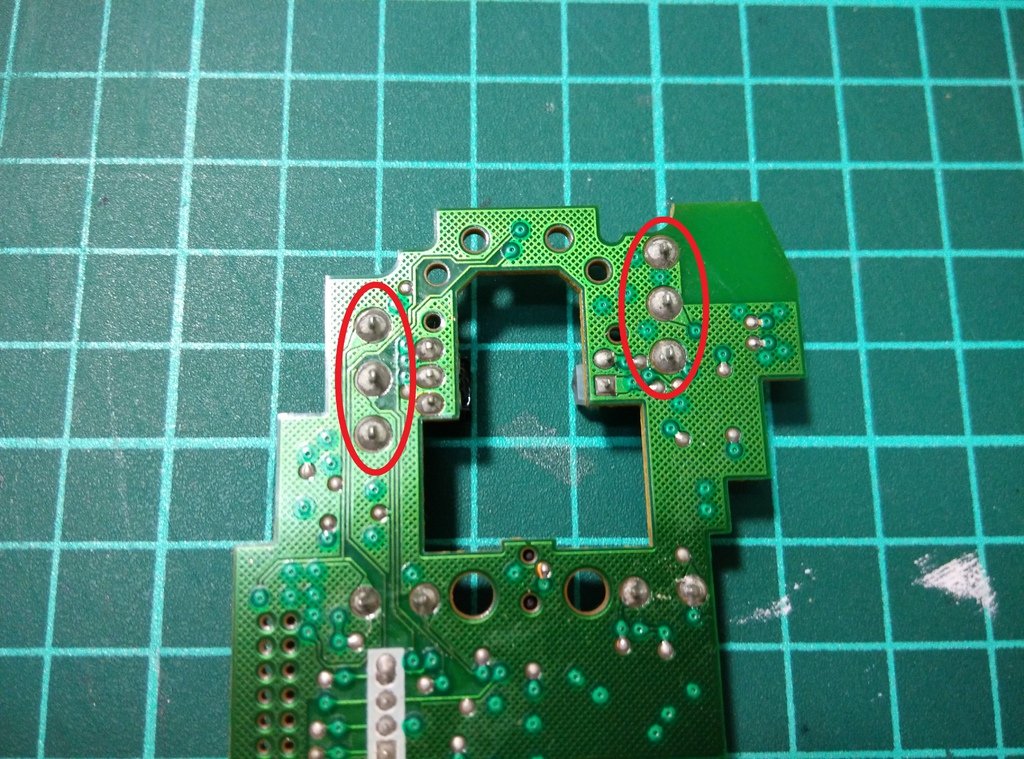

再次拿起電烙鐵解焊,紅圈中的6個焊點,即可拆下微動.

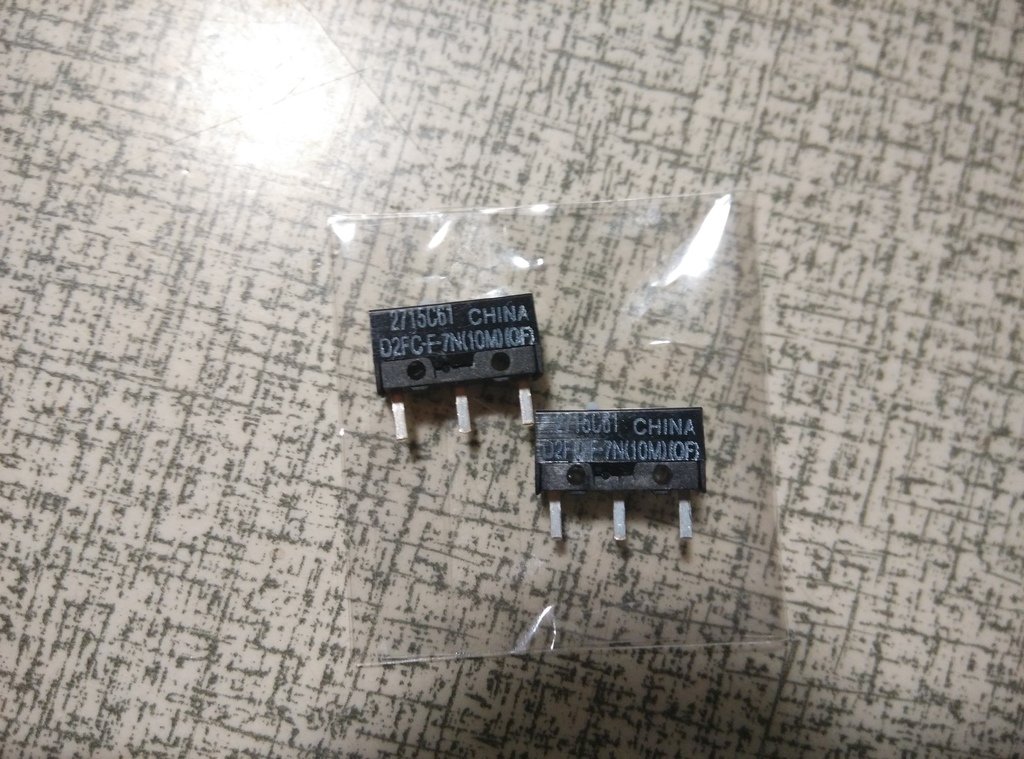

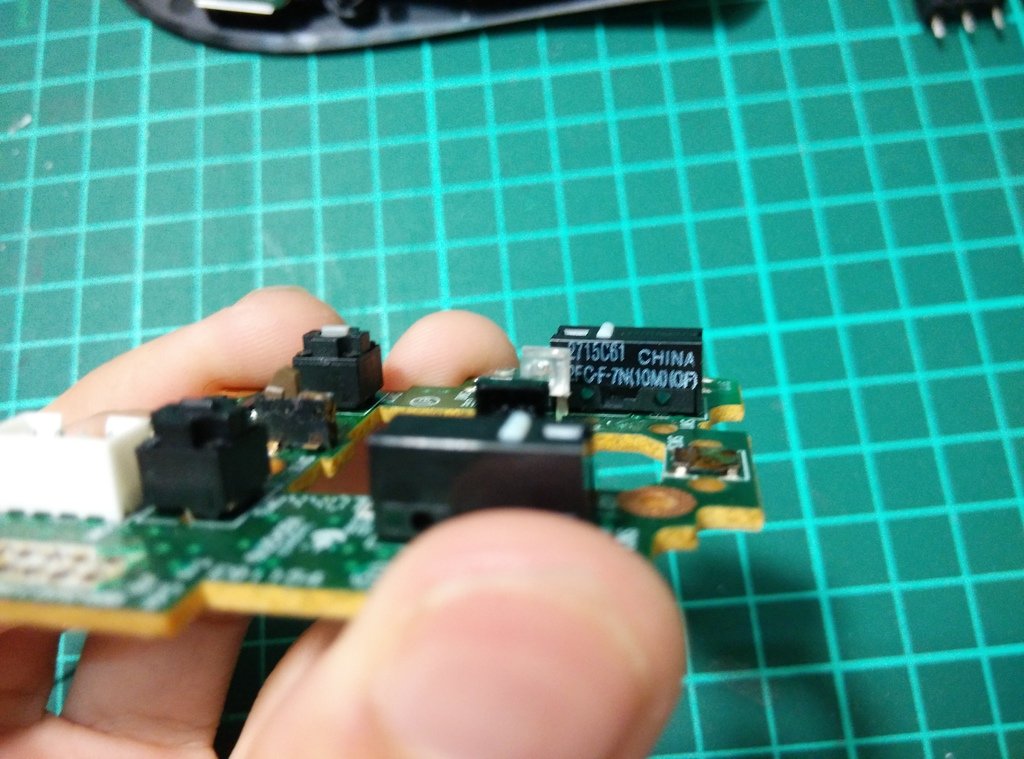

Step 6. 拿出這準備的微動,選用的是陸製MORON D2FC-F-7N(10M)(0F),我也忘了為什麼買這顆,可能是型號比較長,看起來比較猛吧XDDD

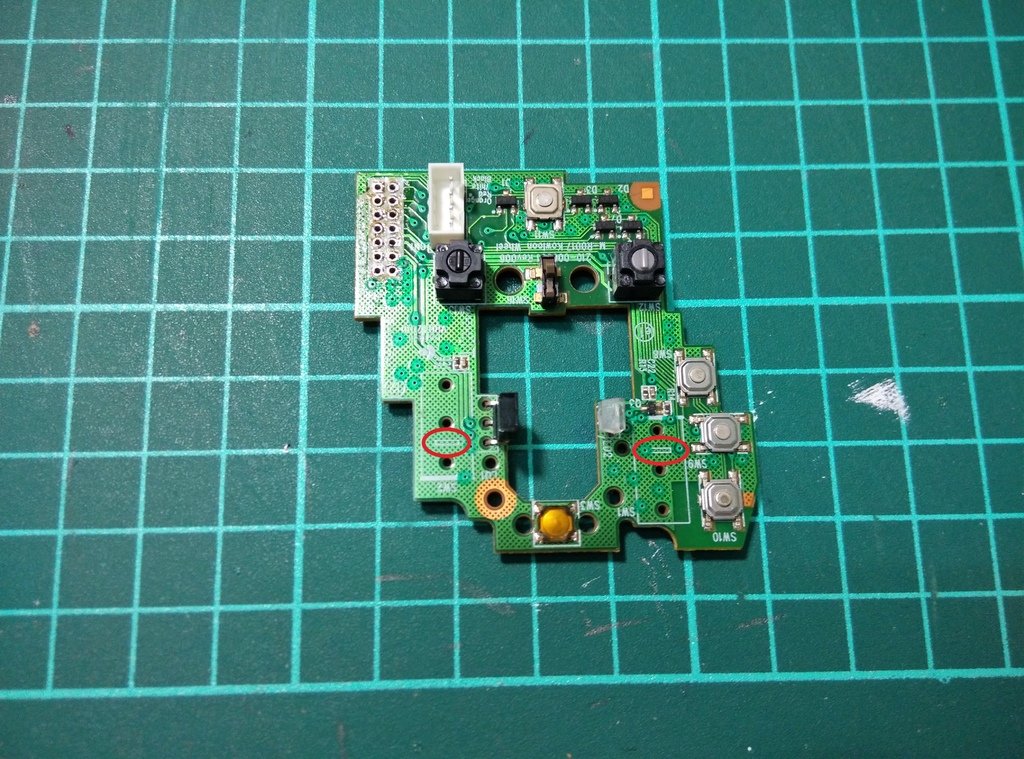

換上新的微動要注意微動白點的位置,要跟電路板上得記號對其.
鏘鏘~ 已經換上新的微動了
Step 7. 接著就是一步一步裝回去
記得前面說得兩個小彈簧嗎,要記得裝回去喔!
放上滾輪插上固定扣,重新焊上那14個焊點.
Step 8. 接上上蓋,做個簡單的功能測試,一切都正常在鎖上螺絲.
Step 9. 最後就是把鼠腳(鼠貼)貼上就結束了~ 可是這次我選擇了一個非常自虐的方式 就是自己切XD
(如果你買的是現成切好的下面的就可以略過不看)

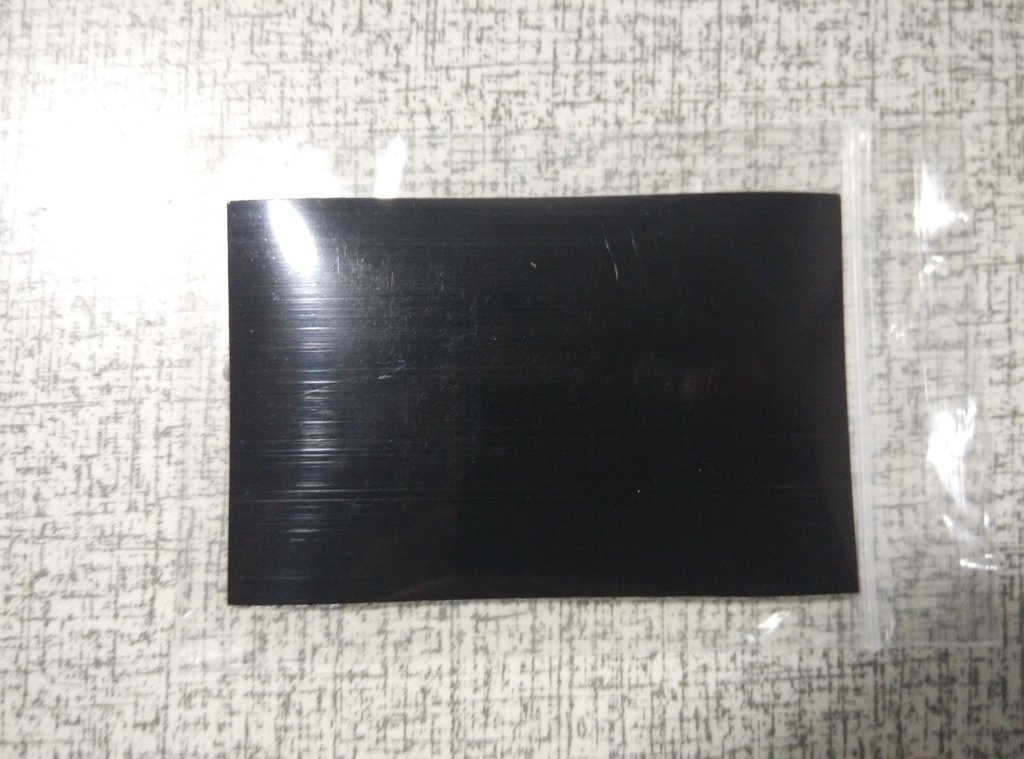

3M的鐵氟龍膠帶(3M 300LSE)
---------再 次 聲 明 這 真 的 非 常 自 虐--------

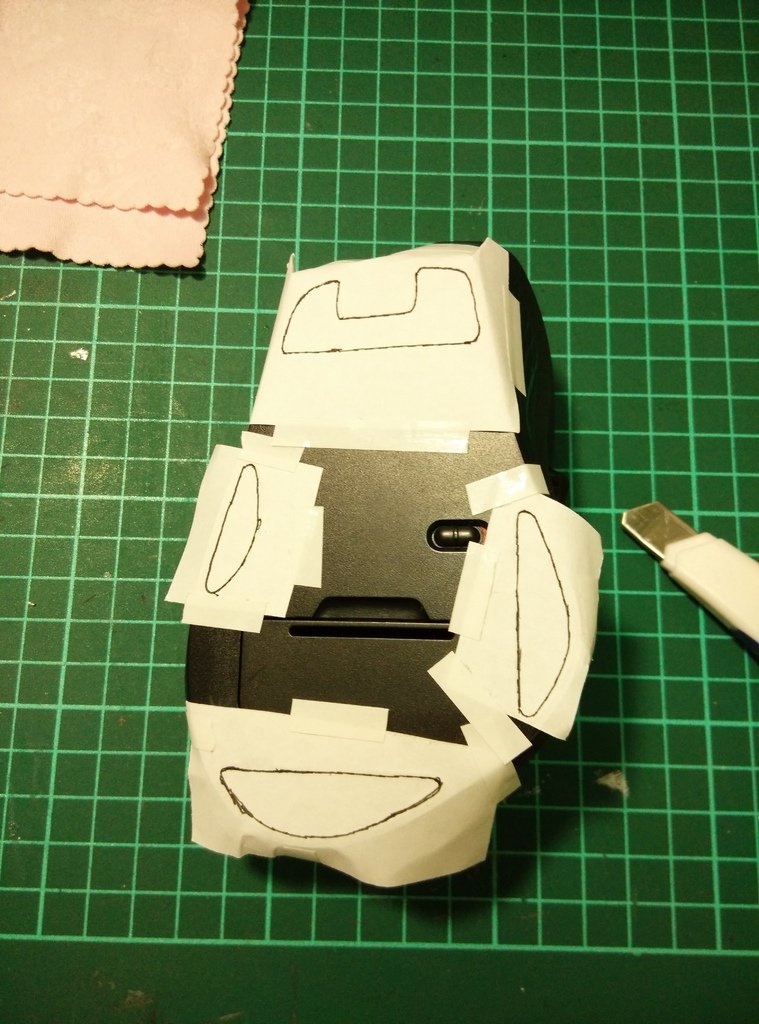

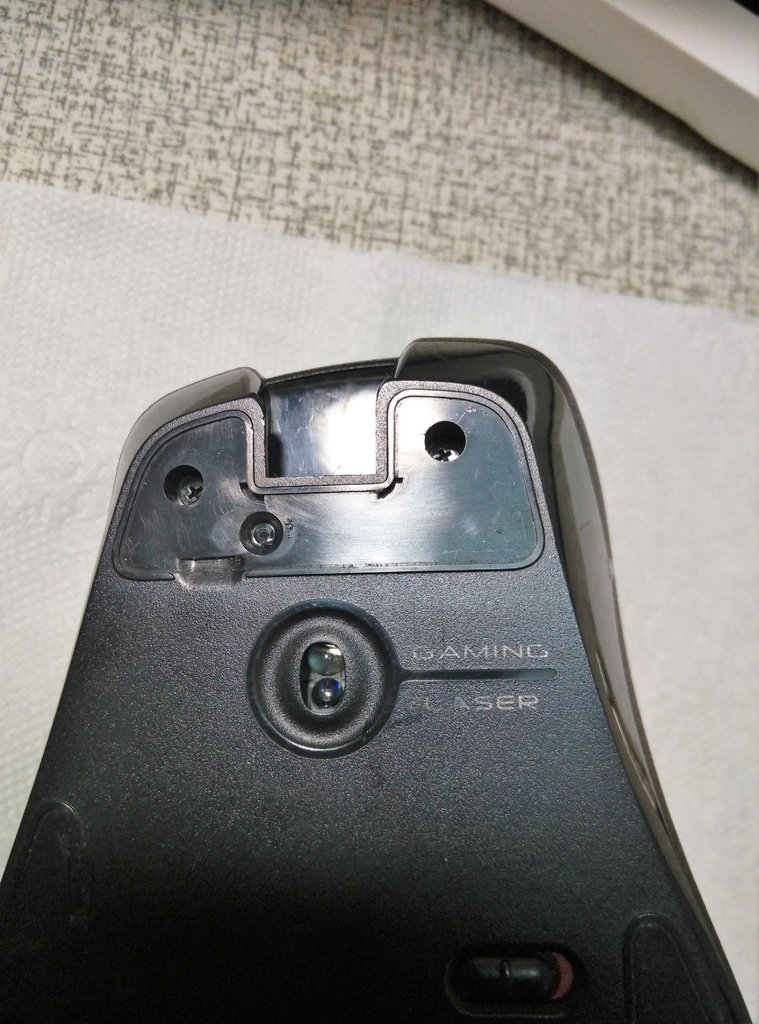

Step 10.沿著鼠腳外框描繪框線

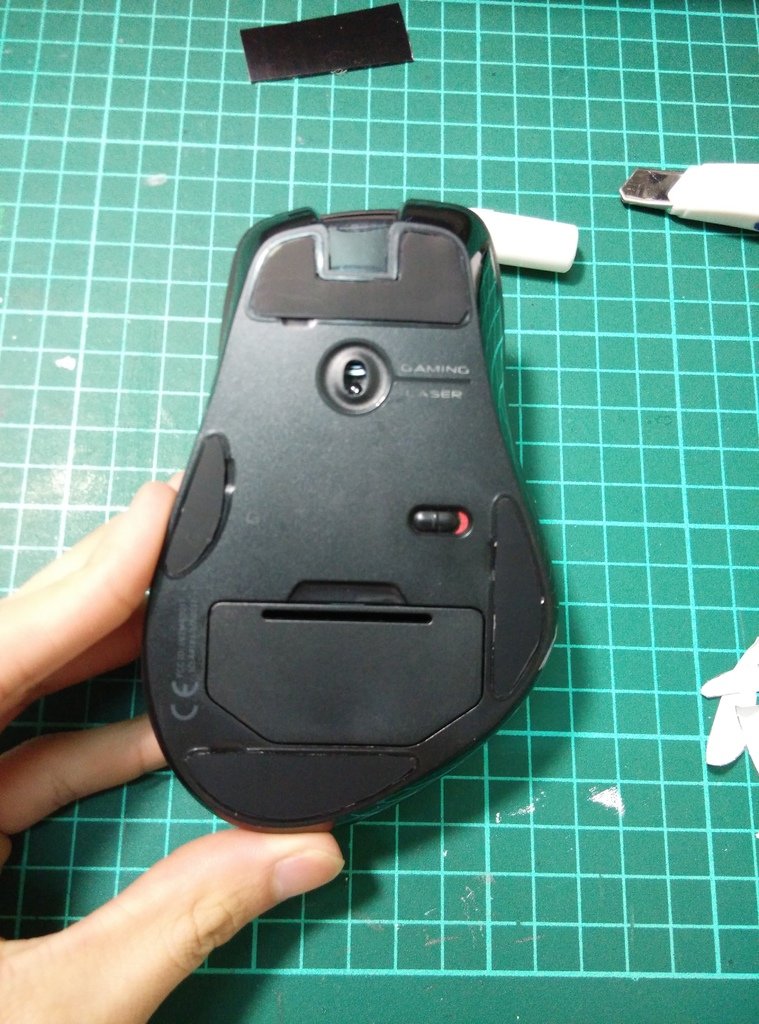

Step 11. 非常有耐心的切完XD 過程我就省略拉 以下是完成的樣子
切下來得鼠腳應該會跟下圖的1一樣會必較偏直角,2可以用筆刀美工刀在兩邊做一個削切的動作,會讓滑鼠比較好滑移(應該拉).
